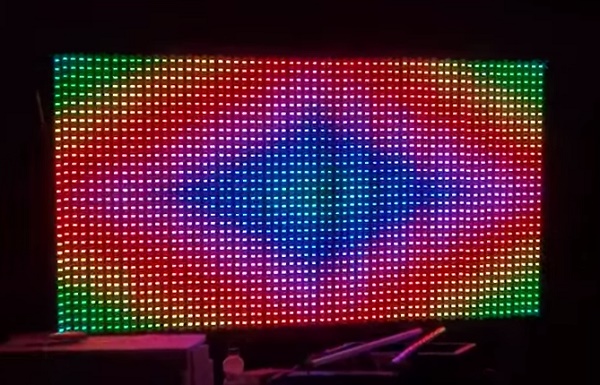

Arduino светодиодный экран своими руками. Особенности и нюансы сборки

Arduino светодиодный экран своими руками. Особенности и нюансы сборки

Прочитав нашу статью, вы будете знать, как сделать Arduino светодиодный экран своими руками, какие существуют особенности работ при создании LED модуля.

Любой радиолюбитель-энтузиаст способен собрать полноценный лед экран своими руками. В продаже есть элементная база на любой вкус: отдельные адресные светодиоды RGB, готовые блоки-модули, лента и т.д. Для управления применяются разнообразные контроллеры. Довольно популярным являются решения от Arduino.

Делаем LED модуль своими руками

Первый этап – сборка матрицы

Потребуется набор RGB светодиодов под управлением адресных микросхем типа WS2811. В зависимости от размеров и разрешения собираемого экрана нужно будет от сотни до нескольких тысяч.

Есть 4 варианта выбора комплектующих:

  • Светодиоды россыпью, которые соединяются вручную. Преимущества – нет привязки к расстоянию между элементами. Недостатки: кропотливая работа по соединению шлейфов с помощью паяльника (этим инструментом нужно владеть в совершенстве).
  • Эти же светодиоды, с уже припаянными шлейфами. Предлагаются комплектами по 50 или 100 шт. Цена немного выше, но монтаж существенно проще. Есть ограничения по длине шлейфа между LED элементами.
  • Светодиодные ленты. Монтаж самый простой, но для применения на улице потребуется герметичный корпус. К тому же, на небольшом расстоянии, такой светодиодный экран выглядят не эстетично (в выключенном состоянии).
  • Матрицы из SMD светодиодов. Это готовый модуль с правильной геометрией. Остается лишь пропаять (точечно) соединительные контакты – и экран любого размера готов. Также требуется защита при уличном монтаже.

Важно! Диоды на адресных микросхемах могут иметь питание 5В или 12В. Так что, будьте внимательны при выборе комплектующих.

Через каждые 50-100 диодов (по цепочке) необходимо продублировать питание (в параллель), чтобы не было затухания по яркости.

Для управления экраном подключается контроллер Arduino. Просто соединяем диодную панель с нужными контактами. Для использования внешнего источника информации (видеокарта, DVD-проигрыватель и т.д.) потребуется дополнительный модуль.

Второй этап – программирование

Типовая программная среда: Arduino Software (IDE). В ней пишутся программы управления, так называемые скетчи. Для удобства существуют готовые библиотеки: AdafruitNeoPixel, FastLED и пр. Их можно встраивать в ваш скетч, или преобразовывать по усмотрению разработчика программы.

Язык управления и программирования Arduino несложный. Любой начинающий любитель легко разберется с логичными командами.

По материалам сайта Apex-led.ru.
